Talha Manual de Corrente de Baixa Altura Construtiva SHB

Levante Corretamente quando o Espaço for Apertado

Às vezes, simplesmente não há espaço suficiente acima de uma carga para usar uma talha padrão. É aí que a combinação de talha SHB e trole de baixo perfil funcionam onde outros não podem. Construído em torno da talha CB de qualidade com pé-direito de apenas 10,5cm a SHB é ideal para aplicações exigentes de içamento industrial onde o espaço é extremamente apertado.

Elevação de Perfil Ultrabaixo e Curso Máximo do Gancho

Com altura livre de apenas 10,5cm a SHB permite que você use cada centímetro de espaço disponível. O recurso de pé direito curto foi projetado especificamente para fornecer o máximo de deslocamento do gancho que atenda às demandas de sua aplicação de elevação restrita.

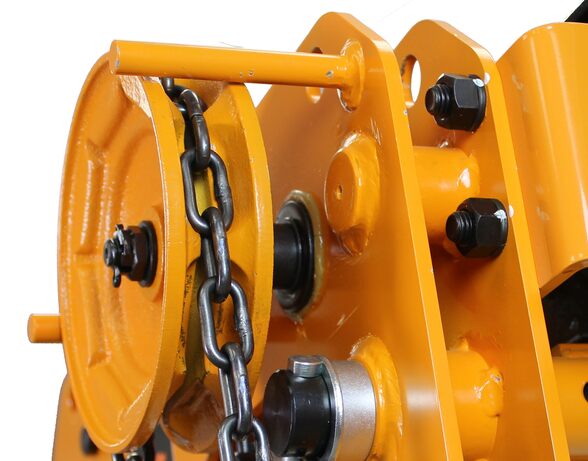

Trole com Engrenagem Manual Permanentemente Conectado

Projetado para funcionar como uma única unidade, o SHB integra o desempenho comprovado e a durabilidade da talha CB padrão da KITO com um trole de engrenagem manual de nível industrial permanentemente conectado.

Rodas Reforçadas e Placas Laterais de Aço

As aplicações de içamento pesado precisam de equipamentos pesados que possam atender às suas demandas. As rodas fundidas do trole do SHB e as placas laterais de aço estrutural suportam o peso e fornecem suporte rígido e confiabilidade ao mesmo tempo.

Rolamentos do Trole Selados Sem Manutenção

Concentre-se na tarefa em suas mãos, não na manutenção do seu equipamento. Os rolamentos do trole que dispensam manutenção na SHB são vedados e lubrificados por toda a vida, proporcionando anos de operação suave, confiável e silenciosa.

Ajustável para Vigas Cônicas ou Flangeadas Planas

As rodas do trole no SHB são projetadas para trabalhar com vigas cônicas e flangeadas planas.

CAPACIDADE
  • 1 a 10 toneladas
PADRÕES
  • Padrão de Segurança ASME B30.16
  • Padrão de desempenho ASME HST-2
  • Na capacidade nominal, as peças de suporte de carga são tensionadas apenas até 25% do seu limite
OPÇÕES
  • Contêiner de corrente para manter a corrente limpa e fora do caminho
  • Corrente resistente à corrosão para ambientes difíceis
  • Comprimentos de elevação personalizados para atender às suas necessidades
RECURSOS BAIXOS DA SALA DE CABEÇA
  • Altura livre tão baixa quanto 10,5cm
  • Trole embutido com rodas fundidas, rolamentos vedados e placas laterais de aço para aplicações pesadas
CORPO
  • Construção durável toda em aço
  • Caixa de engrenagens resistente e tampa do volante
  • Design compacto para baixa altura construtiva
CORRENTE DE MÃO
  • Aço de alta qualidade
CORRENTE DE CARGA
  • Aço de liga de manganês de baixo peso tratado termicamente
  • Grau 100
  • Guia de corrente de aço de alto impacto
  • Elevação padrão: 6m
GANCHO
  • Forjado, tratado termicamente, abre gradualmente quando sobrecarregado
  • Trava de gancho para serviço pesado de fechamento automático
OPERAÇÃO
  • Corrente manual
  • Redução da fadiga do operador por meio de um trem de força eficiente
ENGRENAGENS
  • Engrenagem de redução dupla que exige muito pouco esforço para operar
  • Tratamento térmico por indução e cementação
  • Fechado para proteger contra poeira e água
ROLAMENTOS
  • Rolamentos vedados sem manutenção aumentam a confiabilidade e reduzem a força de tração necessária para levantar cargas
FREIO
  • Molas de lingueta duplas para operação extremamente confiável e ativação instantânea do freio
  • Fechado para proteger contra poeira, chuva e sujeira
CONDIÇÕES DE FUNCIONAMENTO
  • Recomendado para -20˚ a +60 ˚C
Escolha a configuração do produto abaixo para ver as informações:

Clique para ampliar

SHB 1 Tonelada

2 quedas da corrente de carga; * Apenas para fins informativos, entre em contato com a KITO para desenho dimensional

Clique para ampliar

SHB 1 Tonelada

* Apenas para fins informativos, entre em contato com a KITO para desenho dimensional

Dimensões

Capacidade(t) Modelo a b d e f g h i j k l m n o p q r s t
1 SHB010 237 377 5791 201 180 5791 29 106 71 25 114 61 150 290 368 46 B-41 153 244
2 SHB020 281 436 5791 227 194 5791 36 127 85 31 168 68 180 335 418 53 B-51 153 290
3 SHB030 340 510 5791 240 207 5791 42.5 148 100 35 177 88 220 390 438 61 B-56 183 325
5 SHB050 397 587 5791 265 223 5791 46.5 169 118 39 224 97 265 455 514 71 B-74 183 391
7.5 SHB075 445 638 5791 282 216 5791 62 185 155 33 268 91 300 493 498 84 B-89 214 419
10 SHB100 445 638 5791 282 216 5791 62 185 155 33 268 91 300 493 498 84 B-89 214 419

* Todas as medidas estão em milímetros (mm)

Especificações

Capacidade(t) Modelo Elevação Padrão(m) Altura Construtiva(mm) Esforço para Elevar a Carga Nominal (kg) Flange Padrão(mm) Código da Corrente Número de Tramos Peso de Embarque(Kg) Peso Adicional para cada 1m de elevação (Kg)
1 SHB010 6 114 29 58-162 KCF050 2 79 4,5
2 SHB020 6 144 26 81-203 KCF071 2 127 6,3
3 SHB030 6 165 34 81-203 KCB3080 2 179 7,2
5 SHB050 6 195 41 99-203 KCB3090 2 301 8,6
7.5 SHB075 6 254 44 139-218 KCB3090 4 393 14
10 SHB100 6 254 44 139-218 KCB3090 4 393 14
