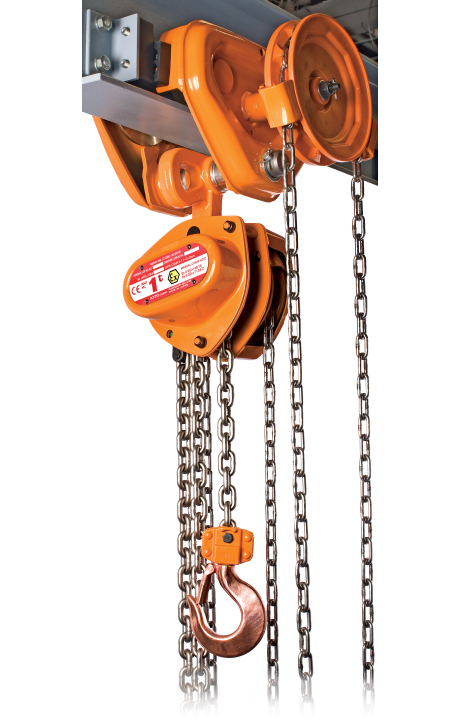

Talha de Corrente Manual Resistente a Faíscas CB ATEX

Melhor Previnir do que Remediar

O design resistente a faíscas da RCB é certificado pelos padrões ATEX para garantir um içamento mais seguro em atmosferas com poeira ou gases explosivos. A RCB é projetada especificamente para uso nas indústrias de petróleo, farmacêutica e alimentícia, ou qualquer aplicação em que a segurança seja melhorada pelo uso de equipamento anti-faísca. Certifique-se de procurar a marca ATEX para saber se sua talha é segura para uso em ambientes com gases, vapores e poeiras combustíveis.

Está em Conformidade com os Padrões ATEX

A talha de corrente manual RCB está em conformidade com a diretiva europeia ATEX 94/9 / EC para uso certificado em atmosferas potencialmente explosivas. ATEX é um padrão técnico multinível obrigatório no Espaço Econômico Europeu (EEE) para o uso de equipamentos em ambientes carregados de poeira ou explosivos.

Correntes de Carga e de Mão Resistentes a Faíscas

A mesma corrente premium de qualquer talha KITO, mas com proteção adicional contra faíscas acidentais. A RCB vem de fábrica com nossa corrente manual de aço inoxidável e corrente de carga banhada a níquel.

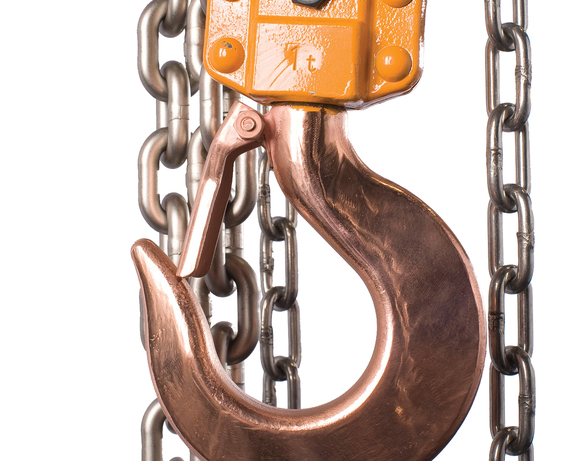

Gancho Inferior Revestido de Cobre Resistente a Faíscas

De cima para baixo, a RCB protege você com recursos de segurança adicionais, como o gancho inferior revestido de cobre, projetado para resistir a faíscas no ponto de contato.

Temperatura máxima do equipamento 135 ° C

Atmosferas potencialmente explosivas geralmente estão relacionadas a altas temperaturas. A RCB é comprovada por suportar o calor e operar com segurança em temperaturas de até 135 ° C.

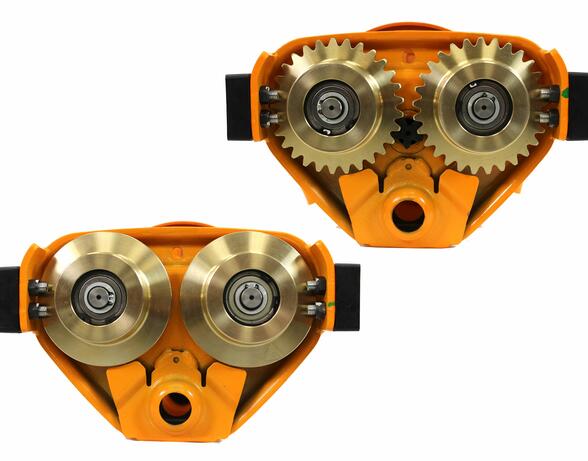

Rodas do Trole Resistentes a Faíscas (opcionais)

A RCB pode ser opcionalmente combinado com um trole simples ou com engrenagens, que também é equipado com recursos anti-faísca. As rodas do trole de bronze sólido estão disponíveis nos modelos 2t e inferiores; e rodas de trole revestidas de bronze estão disponíveis no modelo 3t.

CAPACIDADE
  • 500Kg a 30 toneladas
PADRÕES
  • Padrão de Segurança ASME B30.16
  • Padrão de desempenho ASME HST-2
  • Em conformidade com a diretiva ATEX 94/9 / EC
  • Especificação: EX II 2G c IIB T4 e EX II 2D c T135
  • Na capacidade nominal, as peças de suporte de carga são tensionadas apenas até 25% do seu limite
OPÇÕES PADRÃO
  • Comprimentos de elevação personalizados para atender às suas necessidades
  • Suporte de trole simples ou engrenado para melhor controle da carga
OPÇÕES RESISTENTES A FAÍSCAS
  • Corrente de carga banhada a níquel e corrente manual de aço inoxidável
  • Gancho da carga revestido de cobre
  • Rodas do trole de bronze sólido nos modelos 2t e inferiores
  • Rodas do trole revestidas de bronze no modelo 3t
CORPO
  • Corpo superdimensionado durável com construção toda em aço
  • Caixa de engrenagens resistente e tampa do volante
  • Design compacto para baixa altura construtiva e leve portabilidade
CORRENTE DE MÃO
  • Corrente manual de aço inoxidável
CORRENTE DE CARGA
  • Grau 100 niquelado
  • Guia de corrente de aço de alto impacto
  • Elevação padrão: 3m
GANCHOS
  • Gancho inferior revestido de cobre
  • Ganchos superiores e inferiores de fechamento automático com trava de gancho para serviço pesado
OPERAÇÃO
  • Corrente manual
  • Redução da fadiga do operador por meio de um trem de acionamento eficiente
ENGRENAGENS
  • Engrenagem de redução dupla que exige pouco esforço para operar
  • Tratamento térmico por indução e cementação
  • Fechado para proteger contra poeira e água
ROLAMENTOS
  • Rolamentos vedados sem manutenção aumentam a confiabilidade e reduzem a força de tração necessária para levantar cargas
FREIO
  • Molas de lingueta duplas para operação extremamente confiável e ativação instantânea do freio
  • Fechado para proteger contra poeira, chuva e sujeira
CONDIÇÕES DE FUNCIONAMENTO
  • Recomendado para -20˚ C a + 60˚ C
Escolha a configuração do produto abaixo para ver as informações:
Montagem com Trole Manual
Montagem com Trole Mecânico

Clique para ampliar

* Apenas para fins informativos, entre em contato com a KITO para desenho dimensional

Dimensões

Capacidade(t) Modelo C a a' b b' d e f g h i j k
0.500 RCBSP005 305 215 249 236 272 2500 56 2200 29 106 71 28 95
1 RCBSP010 365 218 300 280 316 2500 69 2200 34 127 85 34 112
2 RCBSP020 535 280 320 324 374 3100 79 2700 42.5 148 100 36 134
3 RCBSP030 660 273 297 400 450 3600 53 3200 46.5 169 118 47 144

* Todas as medidas em milímetros (mm)

Especificações

Capacidade(t) Modelo Elevação Padrão(m) Comprimento da Corrente para Elevar 1m (m) Número de Tramos Código Corrente Número de Tramos Corrente de Mão Esforço para Elevar Carga Nominal(kg) Largura da Flange (in) Altura Construtiva(mm) Peso Embarque (Kg) Peso Adicional p/ cada 1m de corrente(Kg)
Trole Manual
0.500 RCBSP005 3 43 1 KCF063-NP 2 29 57-127 305 19 2,7
1 RCBSP010 3 57 1 KCF071-NP 2 35 82-152 365 28 3,1
2 RCBSP020 3 114 2 KCF071-NP 2 36 82-152 535 44 4,9
3 RCBSP030 3 198 2 KCB3090-NP 2 34 101-177 660 87 6,8

Clique para ampliar

* Apenas para fins informativos, entre em contato com a KITO para desenho dimensional

Dimensões

Capacidade(t) Modelo C a a' b b' d e f g h i j k k'
0.500 RCBSG005 305 275 309 236 272 2500 116 2200 29 106 71 28 95 106
1 RCBSG010 365 349 385 280 316 2500 154 2200 34 127 85 34 112 109
2 RCBSG020 535 359 398 324 374 3100 157 2700 42.5 148 100 36 134 114
3 RCBSG030 660 377 401 400 450 3600 156 3200 46.5 169 118 47 144 131

* Todas as medidas em milímetros (mm)

Especificações

Capacidade(t) Modelo Elevação Padrão(m) Comprimento da Corrente para Elevar 1m (m) Número de Tramos Código Corrente Número de Tramos Corrente de Mão Esforço para Elevar Carga Nominal(kg) Largura da Flange (in) Altura Construtiva(mm) Peso Embarque (Kg) Peso Adicional p/ cada 1m de corrente(Kg)
Trole Mecânico
0.500 RCBSG005 3 43 1 KCF063-NP 2 29 57-127 305 24 2,7
1 RCBSG010 3 57 1 KCF071-NP 2 35 82-152 365 32 3,1
2 RCBSG020 3 114 2 KCF071-NP 2 36 82-152 535 48 4,9
3 RCBSG030 3 198 2 KCB3090-NP 2 34 101-177 660 92 6,8
